在工业打印领域
精准的视觉定位直接决定品质与效率
传统视觉方案
成本高昂、兼容性有限，维护调试复杂
难以适应多样化生产需求
汉森软件针对不同生产场景
推出多配置、强兼容、易维护的
平板机视觉解决方案
显著提升打印精度与整体产能
实现高质量与高效率并行！
CIS02-310（低速）视觉方案
推荐机型：A3平板
1.采用600DPI高精度CIS相机，每单像素精度0.04mm/pixel，定位精度0.12mm，成像清晰无畸变。
2.采用同轴照明方式，消除阴影和噪声干扰，适用于多种不同光学特征的产品
3.采用310mm宽视场CIS相机，一次扫描即可完成定位，支持双横梁及车头安装，适应多种运动方式。
4.支持千兆网口传输，最高行频10kHz，整体扫描速度可达0.4米/秒，兼顾精度与效率。
5.结合高精度硬件系统与图像处理算法，可满足99.5%识别率。
CIS02-164（低速）视觉方案
推荐机型：6090平板
1.采用1200DPI高精度CIS相机，单像素精度0.02mm/pixel，定位精度0.06mm，成像清晰无畸变。
2.采用同轴照明方式，消除阴影和噪声干扰，适用于多种不同光学特征的产品
3.采用164mm视场CIS相机，一次扫描即可完成定位，支持双横梁及车头安装，适应多种运动方式，提升打印与定位效率。
4.支持千兆网口传输，最大行频10kHz，整体扫描速度可达0.2m/秒，兼顾精度与速度。
5.结合高精度硬件系统与图像处理算法，可满足99.5%识别率。
此外，汉森软件还针对
中高速生产、特殊材质及更高精度的应用场景
推出了多种视觉配置方案
全面覆盖各类机型与产线需求

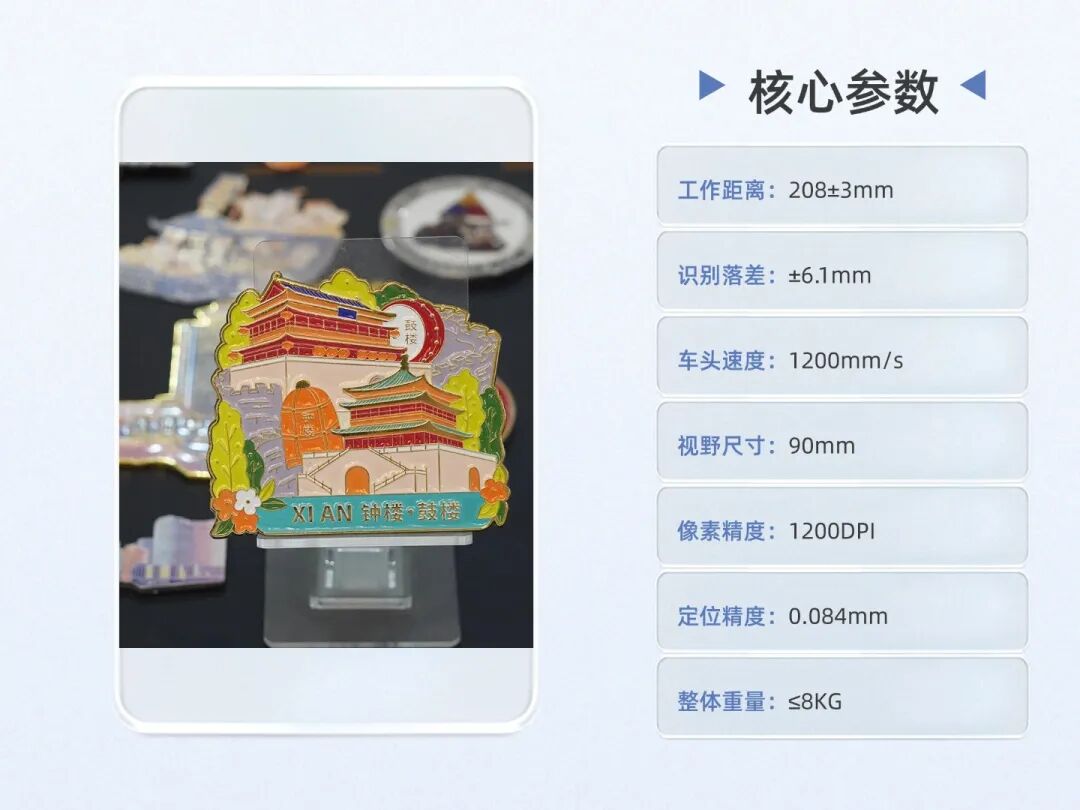

配置一
「车头 + 4K + 炮筒 + 同轴」
适配2513机型
宽域适配，落差无忧
±6.1mm 识别落差+12mm的场景适应能力
轻松应对卡片、玩具等凹凸表面
微米级细节还原
0.021mm/pixel 像素精度+≤0.1%像方畸变
金属徽章纹路、饰品精细图案都能清晰呈现
机型兼容
5-12m长线材
适配不同车间布局

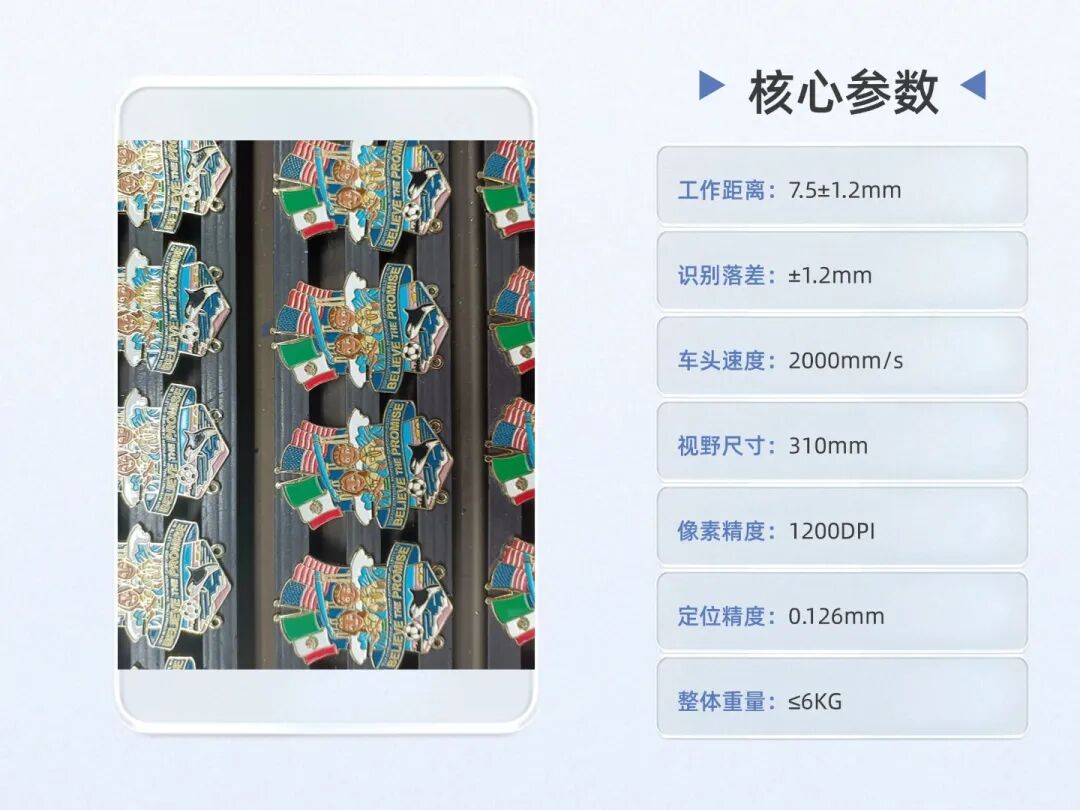

配置二
「车头 + CIS高速310」
适配2513机型
高效量产，速度领先
2000mm/s车头速度配合310mm大视野
4次扫描即可覆盖2513整幅台面
单批次处理效率提升50%以上
尤其适用于玩具、打火机等产品的批量加工
零畸变，边缘更整齐
像方畸变=0，定位精度0.126mm
确保打印内容边缘清晰、无模糊或偏移
集成化设计，安装更简便
一体式光源，无需额外布线
工作距离7.5±1.2mm
多路光源，成像更清晰
定制4路光源系统
大幅减弱产品高度带来的阴影干扰
提升定位精度与整体良率

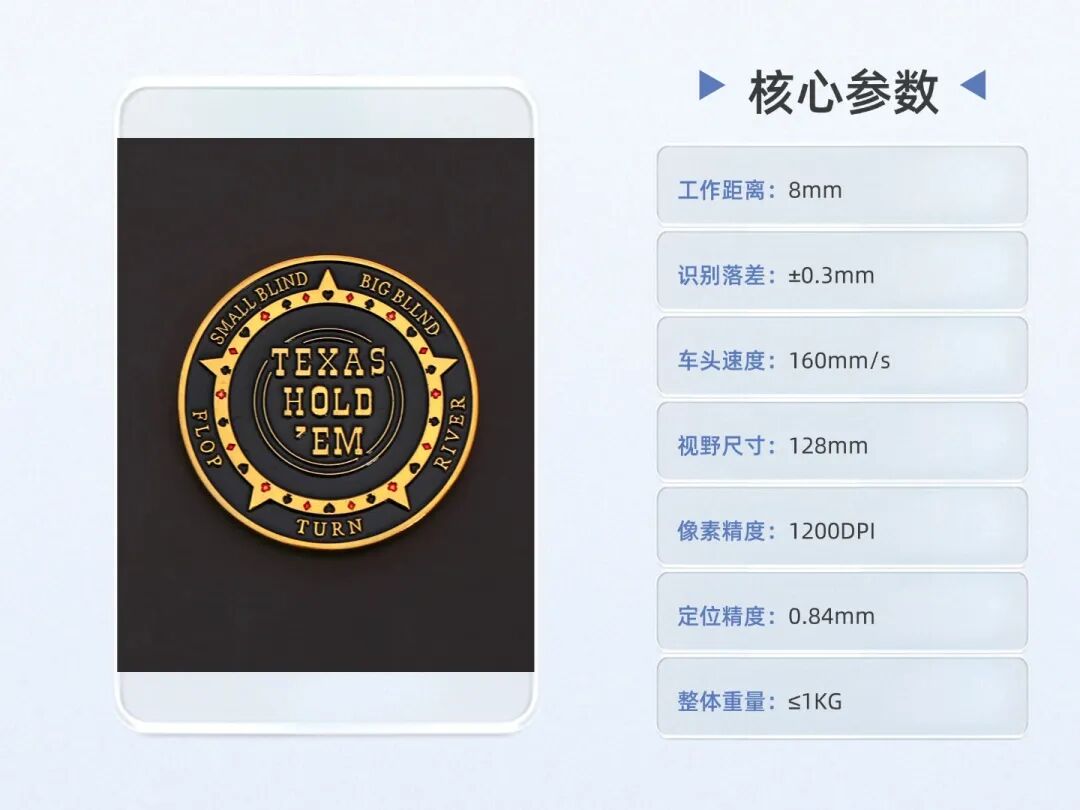

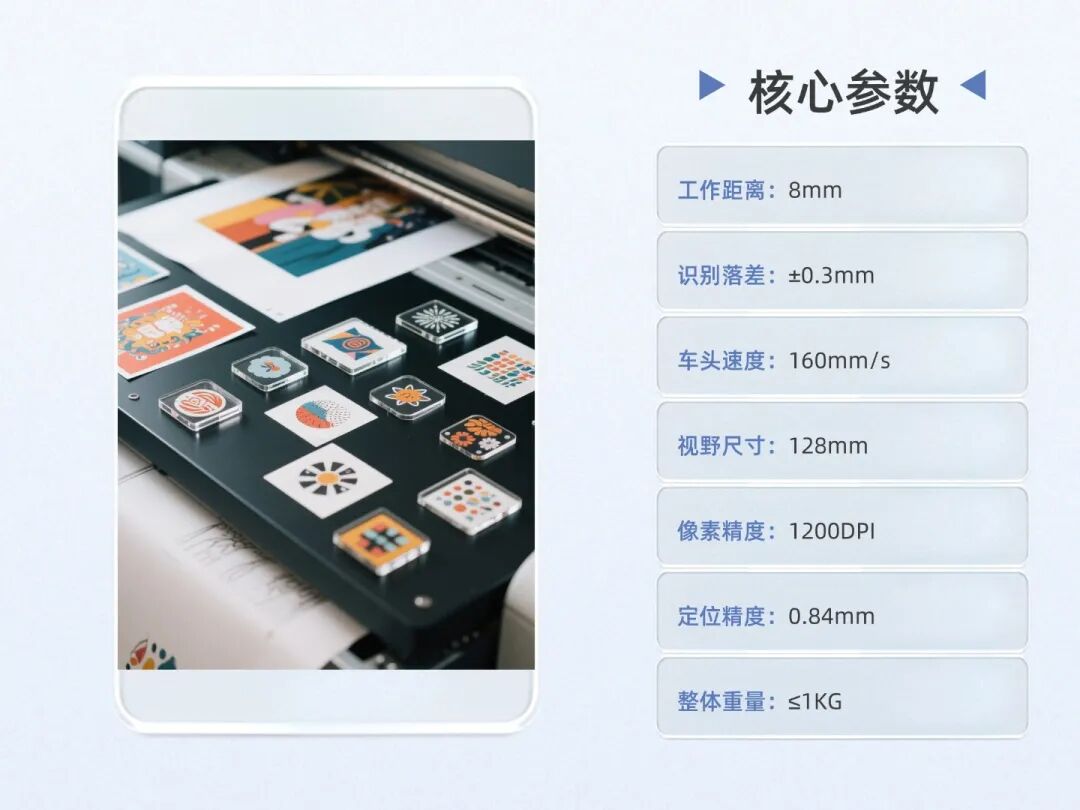

配置三
「车头 + CIS低速128」
适配6090机型
机身轻巧，操作灵活
重量≤1kg，厚度仅48mm
安装调试更轻松，移动更便捷
识别精细，适应性强
识别落差±0.3mm
像素精度0.021mm/pixel
支持0.6mm低落差场景
输出稳定，位置精准
采用先扫后印模式
有效减少误差
图案位置丝毫不差
配置四
「横梁 + CIS低速310」
适配A3幅面机型
专为A3幅面打造
310mm大视野,可完整覆盖A3尺寸
采用横梁安装方式，有效节省设备空间
轻量高效，运行稳定
重量≤0.3kg，运行速度110mm/s
低负荷设计不影响主机稳定性
通用性强，适用多类场景
识别落差1.5mm
可满足多数平面类小物件的高标准打印需求
汉森软件平板机视觉解决方案
以高定位与对位精度确保打印效果零瑕疵
以毫秒级的处理速度保障生产节拍零延迟
通过提供“板卡+控制软件+RIP软件”
三位一体的深度整合
结合开放易用的系统架构
简化集成流程、降低维护成本
助力打造具有高端差异化的产品
全面提升市场竞争力！
